Calcul de section de câbles pour panneaux solaires
publication: 31 mars 2020 / mis à jour 1 avril 2020
La section de câble
La section de câbles est un élément fondamental pour réaliser un montage efficace et sûr de panneaux
photovoltaïques.
Saisie des données
Eléments pris en compte
Dans le formulaire de saisie ci-dessus, voici ligne par ligne, la
signification des informations que vous pouvez saisir:
nombre de panneaux: les panneaux doivent être de même caractéristiques
(tension, puissance...)
puissance Wc par panneau: puissance crète par panneau, en Watts telle qu'indiquée sur les
caractéristiques du panneau photovoltaïque
puissance minimale: 10 Watts, puissance maximale: 400 Watts
tension par panneau: tension crète par panneau, en Volts telle qu'indiquée sur les caractéristiques
du panneau photovoltaïque. Si vous ne connaissez pas cette tension en crète, indiquez
la tension ordinaire (en général 12 ou 24 Volts)
tension minimale: 12 Volts, tension maximale: 38 Volts
montage panneau: sélectionner série ou parralèle selon le type de montage de vos panneaux
photovoltaïques. Si vous n'avez qu'un seul panneau, la sélection n'aura aucun effet
longueur câble: distance, en mètres entre votre/vos panneau(x) photovoltaïque(s) et le régulateur de charge
ou onduleur. Arrondissez au mètre. Exemple, pour 2,1 mètre, arrondissez à 2, pour 2,5 mètres, arrondissez à 3
longueur minimale: 1 mètre, longueur maximale: 20 mètres
Type de câble
Vous ne devez pas utiliser de câble à âme rigide.

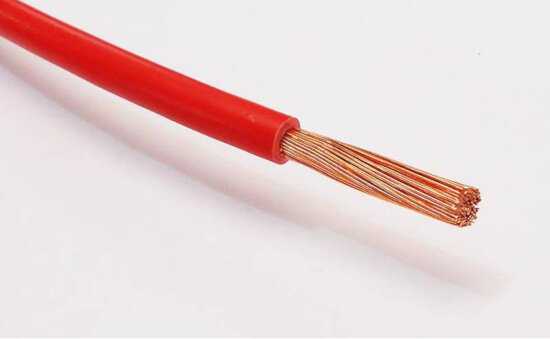

Utilisez exclusivement du câble cuivre souple:
La section standard minimale indiquée après calcul correspond aux sections disponibles dans le commerce.
Il n'est pas interdit - bien au contraire - si vous disposez de câble de section standard supérieure, de monter ce
câble. Exemple, si le calculateur indique une section de 1,5 mm2 et que vous disposez de câble souple de
2,5 mm2 de section, vous pouvez utiliser cette section de câble.
Utilisez IMPERATIVEMENT des câbles de couleur différente: rouge pour la borne positive (+), noir
pour la borne négative (-).
Au delà de 100 Watts de puissance de panneaux photovoltaïques, il est recommandé de monter un sectionneur.
Liaison entre le régulateur de charge et la batterie
Le régulateur de charge doit être monté aussi près que possible de la batterie à charger,
typiquement à moins d'un mètre, sauf difficulté technique.
S'il s'avère nécessaire de monter le régulateur de charge à plus d'un mètre de la batterie, rajoutez
la longueur de câble nécessaire au métrage de câble à prendre en compte dans le formulaire de calcul.
Exemple: pour une liaison de panneau à régulateur: 5 mètres, puis de régulateur à batterie: 2 mètres,
comptez au total 7 mètres de câble.
