Le traceur GPS/GSM TKMARS - installation de la carte SIM et mise en route
publication: 9 décembre 2021 / mis à jour 9 décembre 2021
Le traceur a été mis en charge (voir article précédent). La batterie est chargée si le témoin de charge (led rouge) est éteint.
Installation de la carte SIM et mise en route
Nous partons d'une carte SIM neuve, achetée chez un opérateur de téléphonie mobile, FREE poour ne pas le nommer, avec un forfait à 2€/mois.

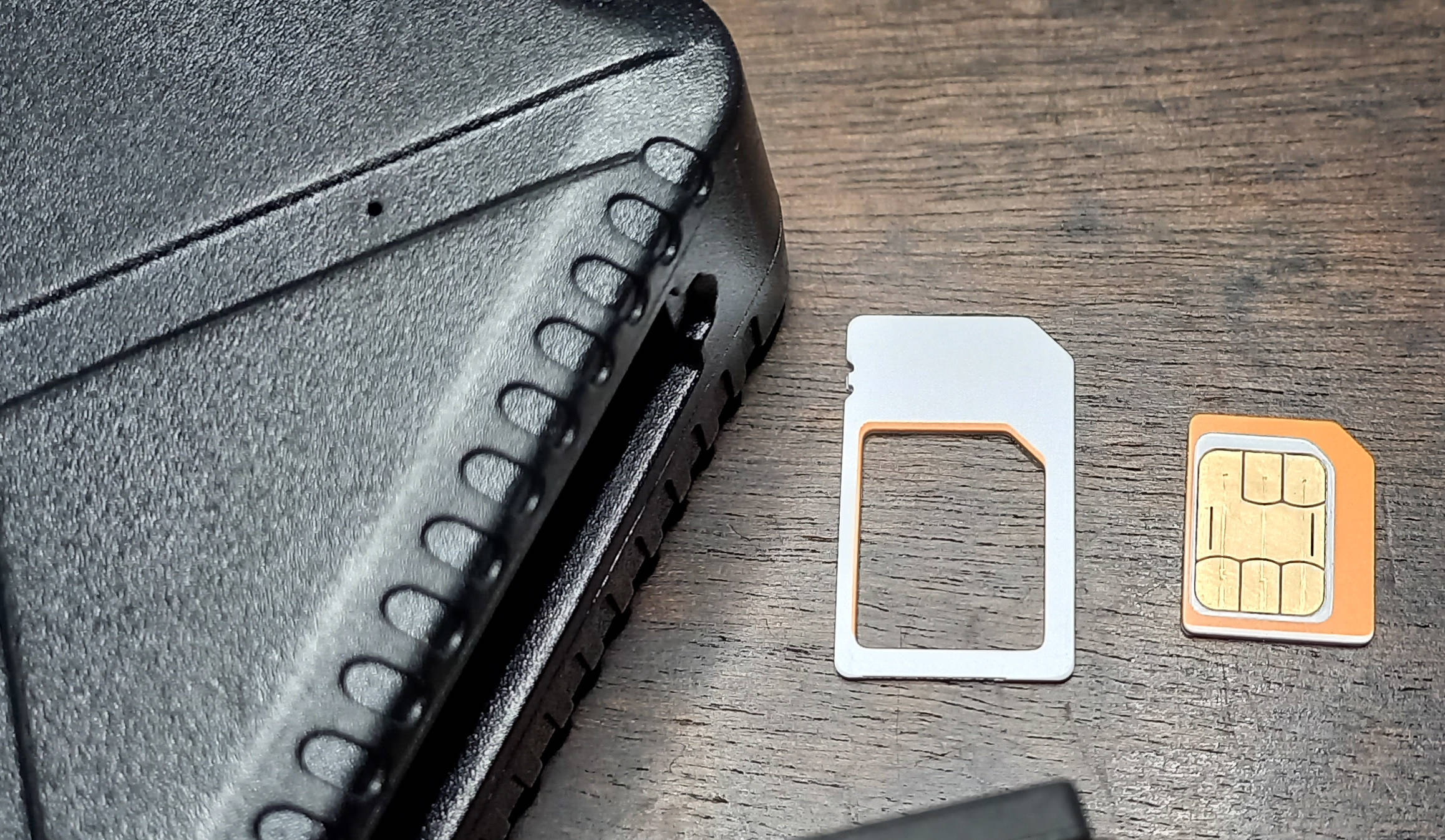

La carte SIM est séparée de son support. On ne garde que le format Micro SD:
Mise en route

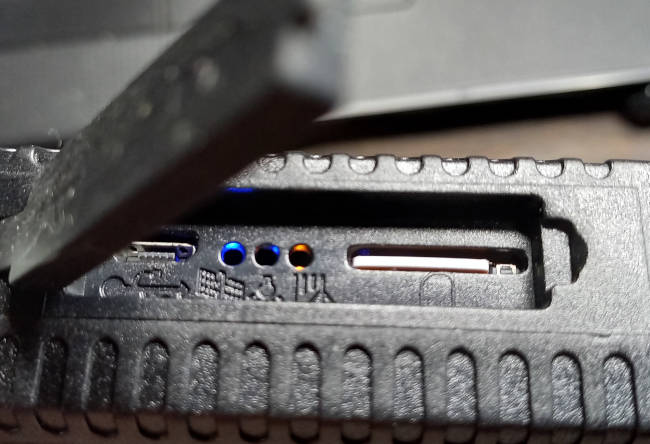

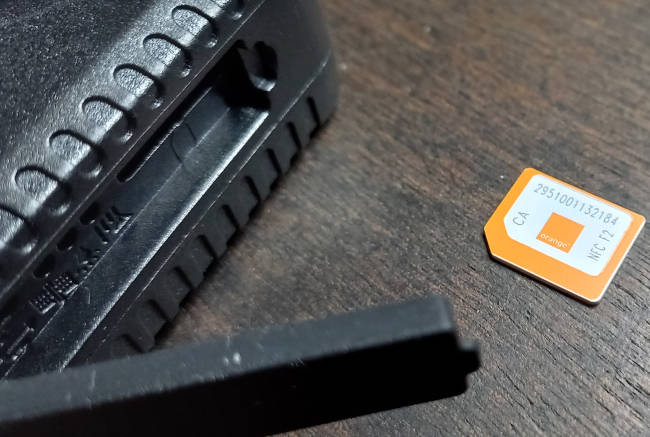

Le traceur GPS/GSM TKMARS TK915 de TKSTAR ne dispose d'aucun bouton de mise en route. Le traceur se met en route en insérant la carte SIM. Sens d'insertion de la carte SIM:
OK. Sur la photo, c'est illustré avec une carte SIM de chez ORANGE...

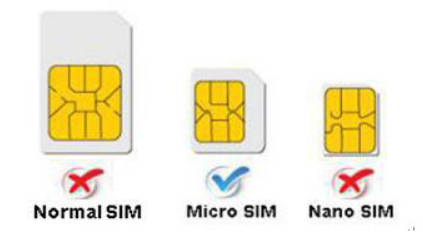

Les cartes SIM sont disponibles en trois formats: Normal, Micro et Nano.
Au moment de commander votre carte SIM, vérifiez que la carte est au format Micro.
Le traceur GPS/GSM TKMARS TK915 de TKSTAR se met en route en insérant la carte SIM:
- la LED orange indique que le traceur s'est connecté au réseau GSM.
- la LED bleue indique que le traceur se connecte au réseau GPS. Le suivi GPS est opérationnel quand la LED bleue clignote. Lors d'un démarrage à froid, la détection des satellites GPS peut prendre plusieurs minutes.
Le réseau GSM
C'est tout simplement le réseau pour les téléphones mobiles en 3G/4G/5G. Il est disponible au travers de différents opérateurs dans toute l'Europe. Les accords entre opérateurs permettent l'utilisation des réseaux tiers autre que le réseau de votre opérateur de téléphonie. C'est valable en France et à l'étranger.
Le traceur reçoit des SMS et des appels. Il transmet des SMS.
Le traceur peut aussi opérer en transmission GPRS sur le réseau GSM. Le GPRS est un protocole particulier de transmission de données.

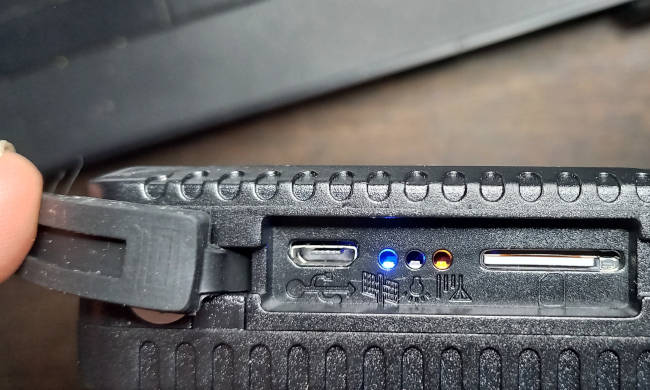

Signification des LED d'état
Il y a deux LED indiquant l'état de fonctionnement du traceur:
- LED orange fixe: le traceur est connecté au réseau GSM de votre opérateur, les transmissions GPRS sont inactives;
- LED orange clignotante: le traceur est connecté au réseau GSM et les transmissions GPRS sont actives;
- LED bleue fixe: le récepteur GPS est actif mais ne reçoit pas les signaux des satellites GPS;
- LED bleue clignotante: le récepteur GPS est actif et reçoit les signaux GPS.
Le réseau GPS
C'est le réseau des satellites de positionnement. Ces satellites sont reçus sans abonnement partout sur la planête.
Le traceur est exclusivement récepteur des signaux GPS. Il ne transmet aucun signal vers les satellites.
Au moment d'installer le traceur dans le camping-car, vérifiez bien qu'il reçoit convenablement les signaux GPS. La LED bleue doit clignoter. Si la LED bleue devient fixe, c'est que le traceur est placé à un endroit où les signaux GPS sont trop affaiblis: tunnel, zone fortement urbanisée, carrosserie métallique, etc...
Cacher le traceur dans le camping-car
Dans un camping-car, les cachettes sont nombreuses, mais il est conseillé de placer le traceur au plus près des ouvertures:
- la boite à gants est un mauvais endroit, car la carrosserie moteur et portières fera écran aux ondes GSM et GPS.
- le sommier en capucine est un endroit recommandé si la capucine a une baie frontale et des ouvertures latérales;
- Les plus bricoleurs pourront aménager une petite niche dans un appui-tête, passager de préférence et recouvrir cet appui-tête d'une housse. Si la forme de l'appui-tête ne se prête pas à cette cachette, essayez avec le haut du dossier de siège.
- dans le tableau de bord en accédant par la trappe de l'auto-radio;
- démonter un feu arrière et le coller contre la carrosserie...

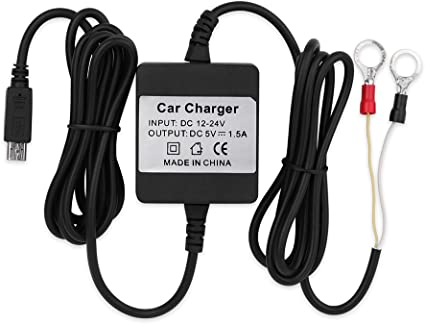

Si une alimentation 12V est disponible à proximité de la cachette, par exemple à coté de l'auto-radio, dans le tableau de bord, vous pouvez rajouter une alimentation permanente. Ainsi, vous n'aurez plus à vous préoccuper du niveau de charge de la batterie du traceur:
Si les voleurs de votre camping-car débranchent les batteries cellule et moteur, la batterie intégrée du traceur prendra le relais sur l'alimentation externe et continuera à fonctionner pendant des semaines.
Notre première géolocalisation
Ça y est. Le traceur a sa batterie chargée. La carte SIM est en place. Nous allons faire un premier test
de transmission. Pour notre exemple, le numéro de téléphone du traceur est 0602030405
que nous allons enregistrer dans le répertoire de notre smartphone au format international:
_traceur +33602030405
Le nom attribué au numéro de téléphone de notre traceur est _traceur. En utilisant
comme premier caractère le "souligné", on fera apparaitre ce nom en premier dans la liste des
contacts de notre smartphone.
Afin de tester la disponibilité du traceur, nous allons d'abord l'initialiser. On envoie à notre traceur
un SMS avec ce message:
begin123456
C'est une séquence qui réinitialise tous les réglages du traceur. Si la transmission du SMS s'est effectuée
normalement, le traceur répond en renvoyant:
begin ok
Nous pouvons maintenant envoyer un SMS de demande de géolocalisation:
G123456#

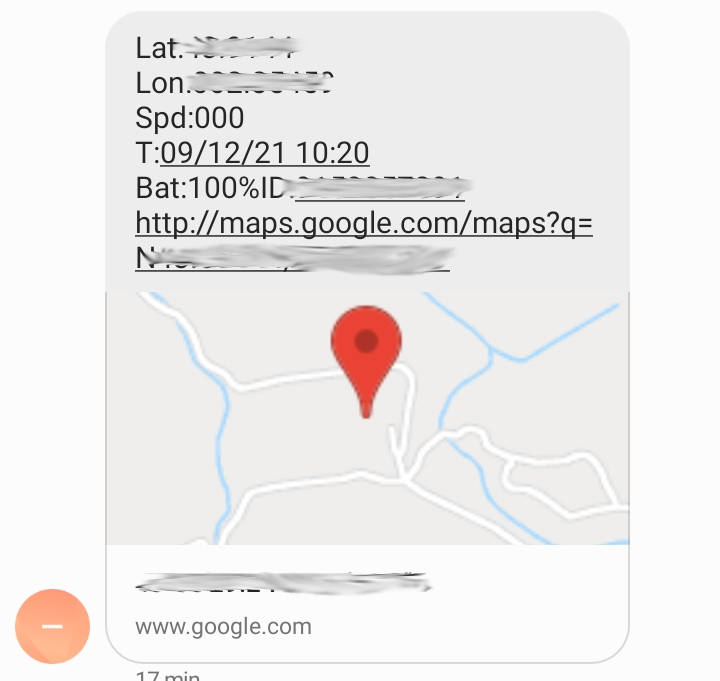

Au bout de quelques secondes, le traceur renvoie ce type de SMS:
Le SMS de géolocalisation du traceur contient:
- latitude, ici Lat:
- longitude, ici Lon:
- vitesse, ici Spd:000
- temps, ici T:09/12/21 10:20
- batterie ici bat:100% suivi de l'ID du traceur
- lien cliquable qui mène vers Google Maps.

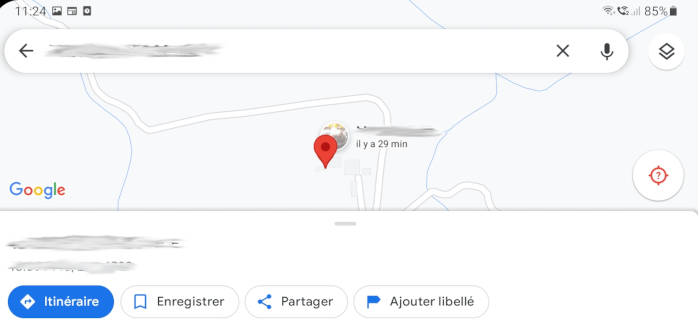

Voici ce que donne la visualisation du lien Google Maps sur notre smartphone:
Le traceur peut être paramétré pour réagir à différentes situations: mouvement, décrochage, batterie en décharge, etc... Ces paramètres font l'objet d'un autre article.
